◆◇◆はじめに

●当社を取り巻く環境も変化し、社会現象に影響されることもしばしばです。
例えば美浜原発の事故以来肉厚測定に関する問い合わせが増えました。それで今回は
肉厚測定特集です。

●肉厚測定と一般的に言う場合は、超音波肉厚計による配管の肉厚を測定することで、
切断した配管の肉厚をノギスやマイクロメーターで測ることではありません。それは
以下に述べるような大きなメリットがあるからです。

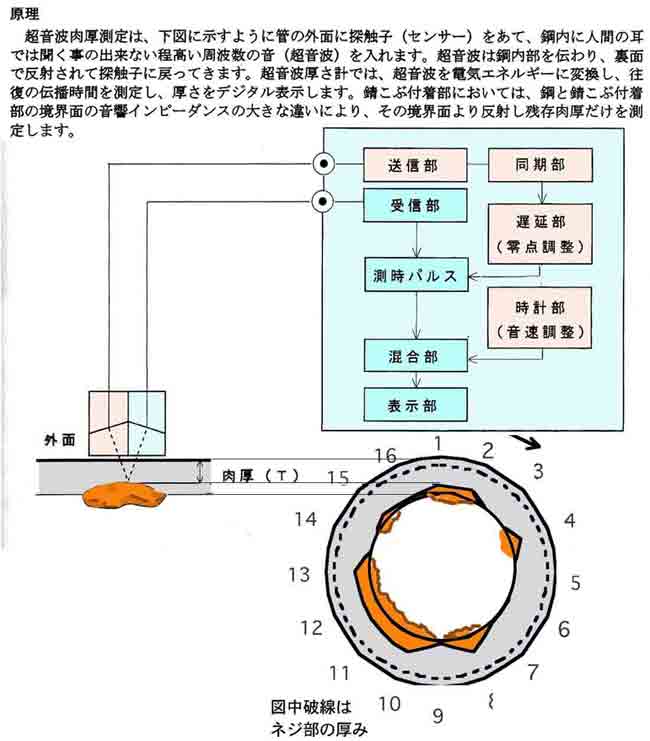

○メリットその１：管を切り取る必要がありません。また運転中の機械や流体の流れ
を止める必要もありません。その原理は以下のようです。
http://www.yoonnet.com/pipet/niku2.jpg

○メリットその２：管の残肉厚から残存寿命が計算できます。非破壊検査の内でもＸ
線撮影、内視鏡と違って正確な数字となって表れ、計算できる方法はこれのみです。

●画像を見ると分かりますが、配管の肉厚は腐食によって減肉した厚みを測定します。
錆こぶでふくれた部分は測定はしませんので、後どれくらい残っているのか正確に知
る事が出来ます。

●しかしながら制約とデメリットもあります。制約としては直管部分しか測れません。
正確に言うなら、エルボや継手部分を測ることは出来ます。しかし厚みが不規則なた
め、いったい減肉しているのか、初めから薄かったのかといった比較検討が出来ませ
ん。ですから極端に薄くなっていないかどうかの見極めはできます。

●測定をするためには？まず手順を知ってもらえば何が必要かが分かります。
以下のページを見て下さい。
http://www.yoonnet.com/pipet.html
ここでは調査員が排水管の管壁にセンサーを当てて肉厚を測っている写真があります。

●つまり、配管地肌に直接触れる必要があります。ですから保温や塗装を剥がす必要
があります。蒸気管のような高温配管ではセンサーが高温用のものを用意します。
測定後には復旧の必要があります。また位置によっては足場が必要です。

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

◆◇◆問い合わせから

●肉厚測定の問い合わせが来る時、１箇所いくらですか？という話しから始まります。
実は１箇所当たり￥16,000ですと答えているのですが、条件にもよります。

●本当に１箇所の場合は、そのために調査員が測定器を抱えて現場に移動し、測定し
ますので、交通費、機器損料、半日ないしは１日分の日当分は頂く必要があります。

●同じ作業をやっても都内と大阪、北海道では手間、かかる時間、交通費が全く違い
ます。あ、それから当社で言う１箇所とは１点ではありません。管の周方向に16分割
して、それを４周測りますから、16?４=64点計測が基本です。

●それにデータを処理し、残存寿命を計算しますので、その報告書作成費にまた半額
かかります。

●肉厚測定できない管、もしくは測定の意味が無い管の依頼もたまにあり、事情を話
してお断りしています。第一に内面がライニングされた管です。これは減肉しません
から劣化調査は別のアプローチが必要です。

●埋設管も駄目です。掘り起こしても外面が腐食して、センサーを当てても測定でき
ません。それに手が届かないところや、人が入っていけないところも無理です。

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

◆◇◆若葉のコーナー沙由（さゆ）で〜す。(^_^;)

○ひさびさの肉厚測定で、あらためて肉厚計を出してみました。以前は７ｋｇほどの
ポータブルコンピュータくらいあったらしいのですが、いまやたばこの箱程度になり
ました。

○センサーも多種多様で、高温用とか、小口径用、鋳物用とかあります。管地肌にく
っつけて測るので、グリスを塗ってやるんですが、それは病院の検診で超音波診断を
やる時と原理は同じだそうです。だったらそれが画像で見られるといいなと思います。

○と言ったら、ロボットで、管を何万点ものスキャンをしてその厚みから画像を生成
させる測定機械があると言うことでした。ただそれは時間とコストがかかり、一般的
な「配管の劣化度」を知るにはそこまでは必要ないようです。

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
